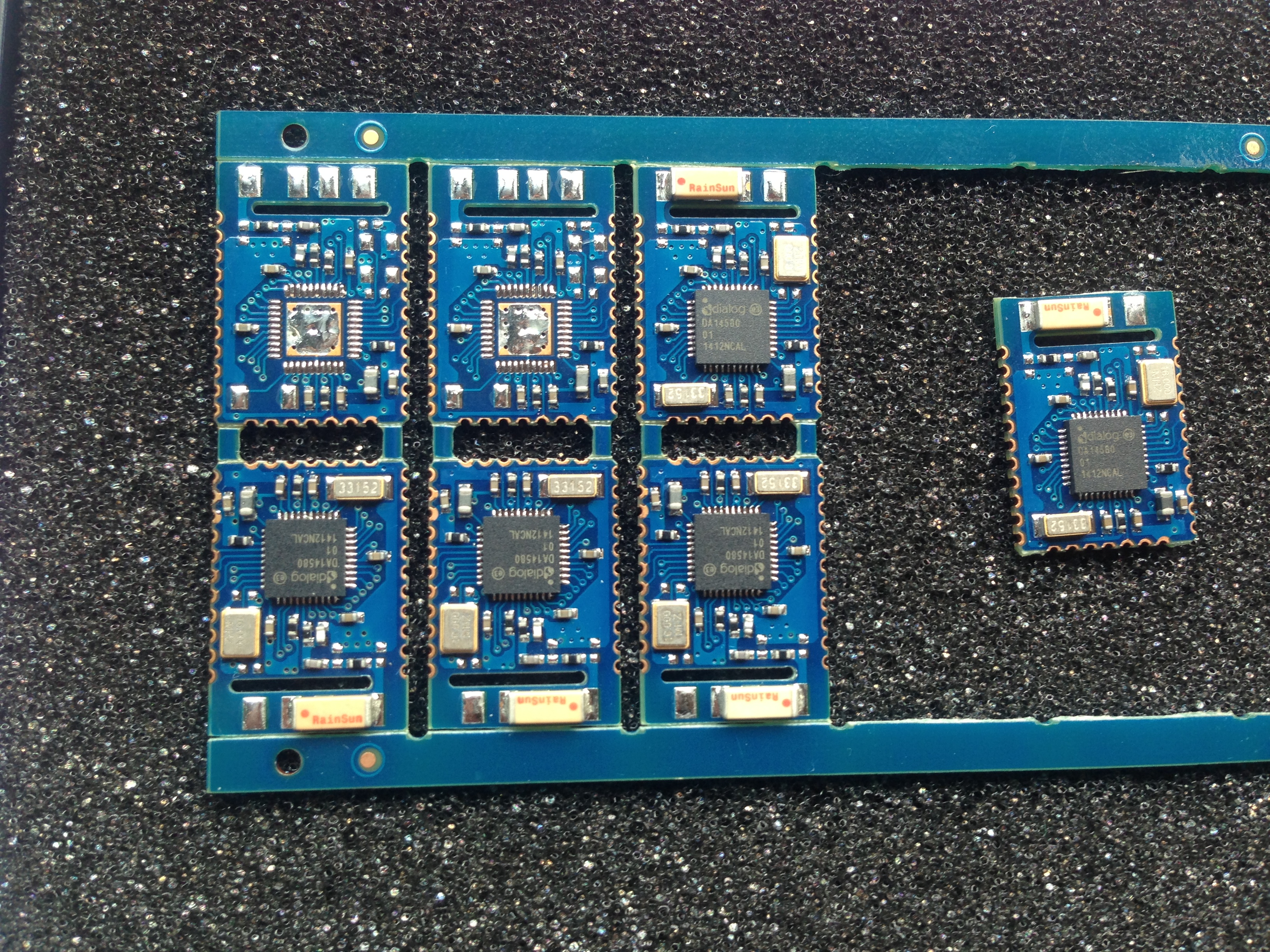

DA14580  模块简介
DA14580 模块是针对无线智能产品设计的一款“超低功耗” “超小体积”的蓝牙
的模块。具有 32 位 ARM Cortex M0™ 处理器国际标准的 Blue-tooth® Smart 协议
栈。应用于智能穿戴式设备、蓝牙手表、无线键盘、无线鼠标、平板电脑、手机、
笔记本电脑等多个
1.1  主要的特点
  超低功耗
  最小尺寸
  内嵌 16MHZ 32 位 ARM Cortex M0™ 处理器
  专用链路层处理器
  内置 aes - 128 位加密处理器
  32 kB One-Time-Programmable(OTP)内存
  42 kB 系统 SRAM
  84 kB ROM
  8 kB 记忆存储器
  支持多个数字接口：通用 I / o、2 个 UARTs 与硬件流控制 1 MBd 、SPI +™接口
  I2C 总线在 100 kHz,400 千赫
  硬件正交解码能力
  支持模拟接口设备内置 通道 10-bit ADC
  完全集成 2.4 GHz CMOS 收发器
  单线天线:内置 50 欧姆天线匹配直接连接 2.4G 的天线
  VBAT 3 V 电源电流:
  0 dBm 传输输出功率

  -93 dBm 接收机灵敏度

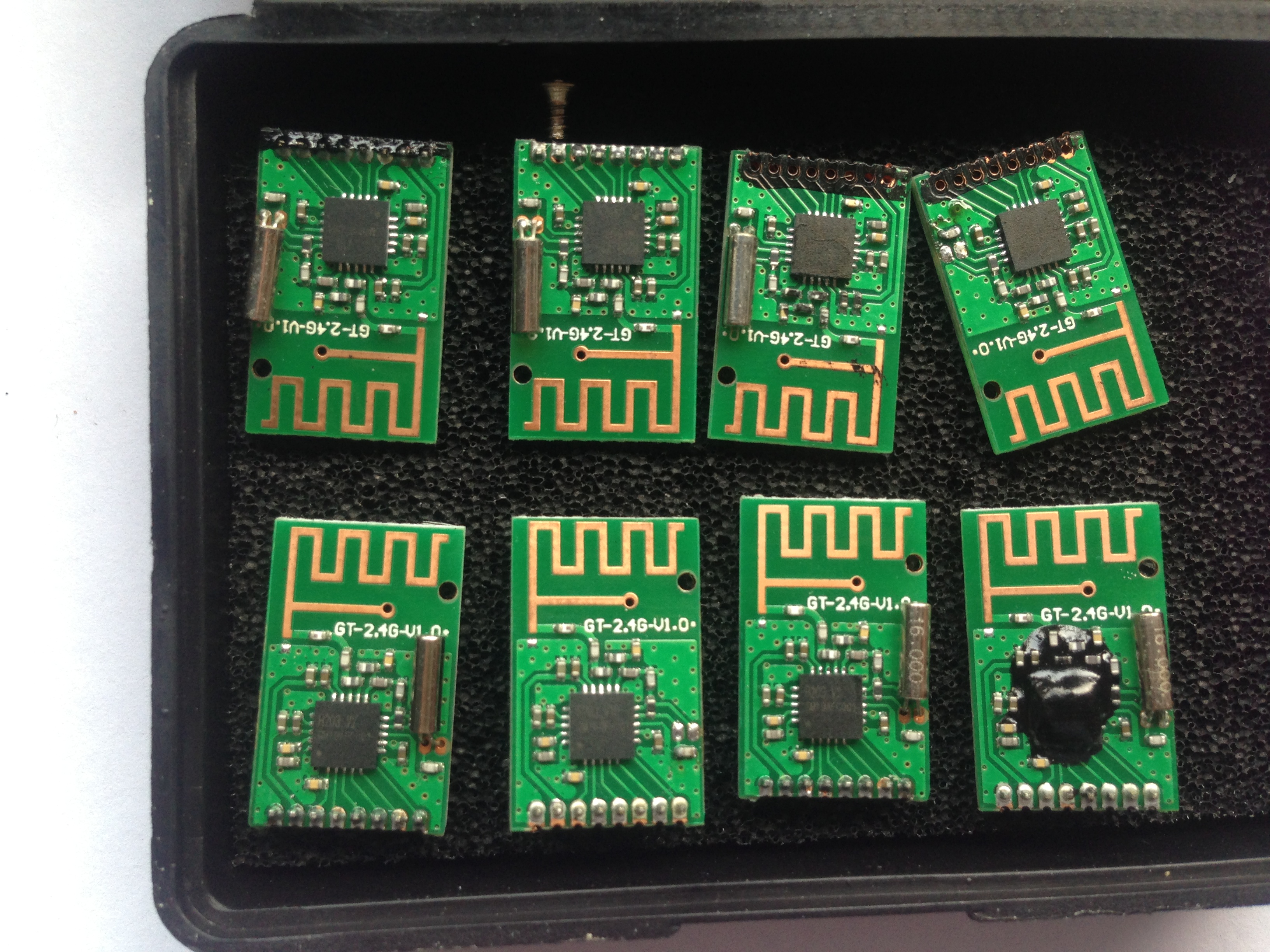

2.4G模块

1.1  模块的概述
本模块采用一款超低功耗低成本的 2.4G ISM 频段射频收发器（简称射频收发器）芯片，支持
250K/1M 两种不同的数据率，并带 CRC\FEC\SCRAMBLE 等可选功能，可广泛应用于无线遥控、
无线安防报警、遥测设备、无线个人数据记录、无线游戏手柄控制、胎压检测、PC 无线外设、
无线抄表、无线门禁、智能家居、无线工业控制、无线传感器网络、医疗监测仪、有源电子标
签等应用。
1.2  模块的主要特性
 使用国际通用的 2.4GISM 工作频段。
 低功耗
 支持 GFSK 调制方式
 支持 250KBPS/1MBPS 两种模式
 发送数据包格式可选、长度可调
 支持自动重发和 ACK 握手机制，ACK 最大可带回 32BYTES 的 PAYLOAD 数据
 2 级收发 FIFO，每级 64BYTES：2 级 ACKFIFO，每级 32BYTES
 支持 4PIPE 多逻辑通道传输
 支持 4 个输入输出 SPI 接口，最高的时钟数据率 8MBPS
 使用 3.3V 的电压
 发射输出功率手动（自动）控制：-25dbm~6dbm
 发射输出功率在 0dbm 时模块功耗小于 22MA（TT 测试最小 17MA）
 接受灵敏度-88dmb@1m bps,-93dbm@250k bps.功耗小于 22MA
 POWER DOWN 模式下电流<2UA（TT 测试 1.4UA） ，SLEEP 模式下电流<40UA（TT 测试
20UA）,IDLE 模式下电流<1.8MA
 支持+/-60ppm 10MHZ~32MHZ 整数并能被 12M 整除的石英晶体振荡器（当前默认是 12M
晶体） ，支持手动的 PFPLLXOSC 频偏功能
 8 个引脚可插件可贴片
1.3  模块应用市场
 无线航模
 无线玩具
 无线鼠标

需求更多资料,欢迎随时联系.0755-83014659-804/13480113925刘小姐.
